Αναρτήσεις & Αμορτισέρ

Σημεία Ελέγχου Συστήματος Ανάρτησης στο ΚΤΕΟ

Ο έλεγχος της ανάρτησης είναι καθοριστικός για την οδική συμπεριφορά και την ευσταθεία του οχήματος. Τα κύρια σημεία που εξετάζονται περιλαμβάνουν:

• Ελατήρια & Σταθεροποιητές (Αντιστρεπτικές): Ελέγχεται η σωστή στερέωση, τυχόν φθορές, ρωγμές, θραύση ή παντελής απουσία εξαρτημάτων.

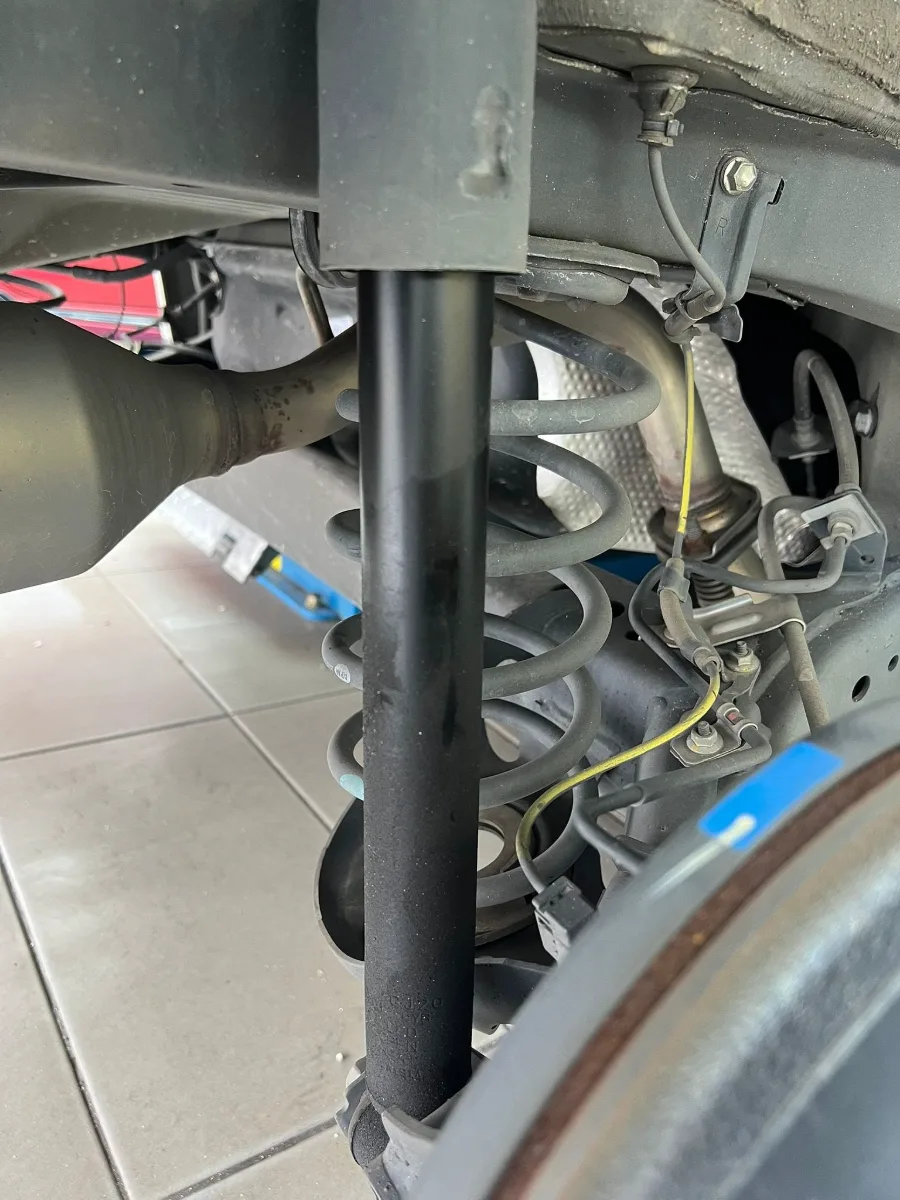

• Αμορτισέρ (Αποσβεστήρες Κραδασμών): Εξετάζεται η έδραση και η στερέωσή τους, η ύπαρξη σοβαρών διαρροών λαδιού, καθώς και η γενικότερη λειτουργική τους κατάσταση.

• Απόδοση Απόσβεσης (για Μ1 & Ν1): Μετράται η αποτελεσματικότητα των αμορτισέρ σε ειδική τράπεζα δοκιμών (αμορτισερόμετρο) και συγκρίνεται η απόδοση μεταξύ αριστερής και δεξιάς πλευράς του ίδιου άξονα.

• Ψαλίδια, Βραχίονες & Ράβδοι Στρέψης: Ελέγχονται όλα τα δομικά στοιχεία της ανάρτησης για παραμορφώσεις, τζόγους, ρωγμές ή προχωρημένη διάβρωση.

• Σύνδεσμοι & Συνεμπλόκ (Silentblocks): Αξιολογούνται οι αρθρώσεις, τα μπαλάκια και οι ελαστικοί δακτύλιοι για υπερβολική φθορά ή χαλάρωση.

• Φούσκες & Προστατευτικά Καλύμματα: Ελέγχονται τα προστατευτικά από σκόνη για σκισίματα, σοβαρή φθορά ή απουσία.

• Αερανάρτηση (εφόσον υπάρχει): Εξετάζεται η ομαλή λειτουργία του συστήματος, η κατάσταση των αερόφουσκων και η ύπαρξη διαρροών αέρα.

• Αντικανονικές Τροποποιήσεις: Ελέγχεται αν τυχόν μετατροπές (π.χ. χαμήλωμα) επηρεάζουν τη λειτουργία της ανάρτησης ή δημιουργούν ανεπαρκή απόσταση από άλλα εξαρτήματα του οχήματος.

Κριτήρια Αξιολόγησης Αμορτισέρ (Κατηγορίες Μ1 & Ν1) στο ΚΤΕΟ

Κατά τον τεχνικό έλεγχο των αμορτισέρ για επιβατικά (Μ1) και ελαφρά επαγγελματικά οχήματα (Ν1), εφαρμόζονται συγκεκριμένα μετρήσιμα και οπτικά κριτήρια:

• Διαφορά αριστερά / δεξιά στον ίδιο άξονα (> 30%): Όταν η απόκλιση στην απόδοση απόσβεσης μεταξύ των δύο τροχών του ίδιου άξονα υπερβαίνει το 30%, καταγράφεται Σοβαρή έλλειψη.

• Απόδοση απόσβεσης σε οποιονδήποτε τροχό (≤ 20%): Αν η μετρούμενη αποτελεσματικότητα απόσβεσης σε έναν τροχό πέσει στο 20% ή χαμηλότερα, το εύρημα αξιολογείται ως Σοβαρή έλλειψη.

• Σοβαρή διαρροή ή κακή λειτουργία: Οποιαδήποτε ορατή έντονη διαρροή υγρού ή διαπιστωμένη λειτουργική βλάβη στο σώμα του αμορτισέρ συνεπάγεται Σοβαρή έλλειψη.

Τι σημαίνει πρακτικά: Δεν αρκεί τα αμορτισέρ να φαίνονται εξωτερικά σε καλή κατάσταση. Το ΚΤΕΟ ελέγχει στο αμορτισερόμετρο αν λειτουργούν ομοιόμορφα. Ένα αμορτισέρ μπορεί να μην έχει ορατή διαρροή λαδιού, αλλά η απόδοσή του να είναι ανεπαρκής ή να παρουσιάζει μεγάλη απόκλιση σε σχέση με το απέναντι.

Έλεγχος Ελατηρίων, Σταθεροποιητών & Τροποποιήσεων Ανάρτησης (Σημείο 5.3.1)

Σύμφωνα με την ενότητα 5.3.1 του πίνακα τεχνικού ελέγχου, η εξέταση των ελατηρίων και των σταθεροποιητών (αντιστρεπτικών) εστιάζει στη στερέωση, την ακεραιότητα και την ασφαλή λειτουργία τους:

• Στερέωση & Χαλάρωση: Επισφαλής στήριξη ή σοβαρή χαλάρωση αξιολογείται αυστηρά, ειδικά όταν παρατηρείται ορατή μετατόπιση του εξαρτήματος.

• Θραύση & Απουσία: Ένα σπασμένο, σοβαρά φθαρμένο ή παντελώς απόν ελατήριο συνιστά άμεση έλλειψη στον τεχνικό έλεγχο.

• Μετατροπές & Χαμήλωμα: Μη ασφαλείς τροποποιήσεις της ανάρτησης καταγράφονται ως ελλείψεις. Αν η μετατροπή προκαλεί ανεπαρκή απόσταση (βρίσκει το όχημα σε άλλα μέρη) ή θέτει το σύστημα ελατηρίων εκτός λειτουργίας, η αξιολόγηση γίνεται ακόμα αυστηρότερη.

Έλεγχος Αρθρώσεων & Συνδέσμων Ανάρτησης στο ΚΤΕΟ

Ο τεχνικός έλεγχος της ανάρτησης εκτείνεται πέρα από τα αμορτισέρ, καλύπτοντας όλα τα σημεία σύνδεσης με το πλαίσιο (σασί) ή τον άξονα, καθώς τυχόν τζόγοι ή βλάβες επηρεάζουν άμεσα την κατευθυντική ευστάθεια και την ασφάλεια του οχήματος:

• Ψαλίδια & Βραχίονες: Ελέγχεται η ασφαλής στερέωσή τους στο πλαίσιο. Τυχόν επισφαλής στήριξη, παραμόρφωση ή ρωγμή καταγράφεται ως έλλειψη.

• Δομική Κατάσταση & Διάβρωση: Αξιολογούνται όλα τα κατασκευαστικά στοιχεία για τυχόν δομική βλάβη ή υπέρμετρη (προχωρημένη) διάβρωση που εξασθενεί τη στιβαρότητά τους.

• Πείροι, Μπαλάκια & Σινεμπλόκ: Εξετάζεται η ύπαρξη υπερβολικής φθοράς (τζόγου) σε πείρους, συνδέσμους και ελαστικούς δακτυλίους (silentblocks).

• Κατευθυντική Ευστάθεια: Χαλάρωση στις αρθρώσεις που προκαλεί αστάθεια ή αλλαγή στη γεωμετρία της ανάρτησης επιφέρει αυστηρή αξιολόγηση.

• Τροποποιήσεις & Αποστάσεις: Ελέγχεται αν τυχόν μη εγκεκριμένες μετατροπές δημιουργούν ανεπαρκή απόσταση (επαφή/τριβή) από άλλα εξαρτήματα του οχήματος.

Έλεγχος Μετατροπών & Τροποποιήσεων Ανάρτησης στο ΚΤΕΟ

Ο πίνακας τεχνικού ελέγχου προβλέπει ρητά την εξέταση για «μη ασφαλή τροποποίηση» του συστήματος ανάρτησης. Οποιαδήποτε μετατροπή (π.χ. χαμήλωμα, ψηλώμα, τοποθέτηση σκληρότερων ελατηρίων ή ρυθμιζόμενων αναρτήσεων/coilovers) αξιολογείται αυστηρά ως προς την ασφάλεια και τη νομιμότητά της:

• Ελεύθερη Απόσταση & Επαφή: Η μετατροπή δεν πρέπει να δημιουργεί επαφή, τριβή ή ανεπαρκή απόσταση του τροχού και της ανάρτησης από τους θόλους, τα σωληνάκια φρένων ή άλλα μέρη του αμαξώματος.

• Ασφαλής Λειτουργία: Το σύστημα δεν πρέπει να τίθεται εκτός σωστής λειτουργικής διαδρομής ούτε να καθιστά κάποιο εξάρτημα επισφαλές ή έτοιμο να ελευθερωθεί.

• Νομιμότητα & Εγκρίσεις: Το αν μια αλλαγή ύψους ή τύπου ανάρτησης απαιτεί πρόσθετη έγκριση τύπου ή ενημέρωση της άδειας κυκλοφορίας εξαρτάται από το είδος της μετατροπής.

Προσοχή στις Μετατροπές: Μη ασφαλείς, πρόχειρες ή μη νομιμοποιημένες μετατροπές στην ανάρτηση μπορούν να οδηγήσουν σε απόρριψη του οχήματος στον τεχνικό έλεγχο και καταγραφή Σοβαρής ή Επικίνδυνης έλλειψης.

1. Έλεγχος Αερανάρτησης & Διαβάθμιση Ελλείψεων στο ΚΤΕΟ

Στα οχήματα που είναι εφοδιασμένα με αερανάρτηση, το σύστημα εξετάζεται ξεχωριστά ως προς τη λειτουργία, την ακεραιότητα και τη στεγανότητά του.

Όταν το σύστημα αερανάρτησης δεν λειτουργεί καθόλου ή η λειτουργία του είναι πολύ κακή, η κατάσταση αξιολογείται ως Επικίνδυνη έλλειψη, καθώς επηρεάζεται άμεσα η ευστάθεια και η ασφάλεια του οχήματος.

Παράλληλα, τυχόν βλάβη, φθορά ή μη εγκεκριμένη τροποποίηση που μπορεί να επηρεάσει τη σωστή λειτουργία του συστήματος, καθώς και η ύπαρξη ηχητικής διαρροής αέρα στις αερόφουσκες ή στις γραμμές πίεσης, καταγράφονται ως Σοβαρή έλλειψη.

Σύνοψη Αξιολόγησης Ελλείψεων Συστήματος Ανάρτησης στο ΚΤΕΟ

Κατά τον τεχνικό έλεγχο της ανάρτησης, η διαπίστωση σοβαρής διαρροής ή κακής λειτουργίας στα αμορτισέρ συνεπάγεται Σοβαρή έλλειψη.

Στον έλεγχο απόδοσης απόσβεσης, αν καταγραφεί διαφορά άνω του 30% μεταξύ των τροχών του ίδιου άξονα ή απόδοση ίση ή μικρότερη του 20% σε οποιονδήποτε τροχό, το εύρημα αξιολογείται ως Σοβαρή έλλειψη.

Όσον αφορά τα ελατήρια, ένα σπασμένο ή ελλιπές ελατήριο, καθώς και η επισφαλής στερέωσή του, καταγράφεται ως Σοβαρή και, σε βαρύτερες περιπτώσεις, Επικίνδυνη έλλειψη.

Στα ψαλίδια και τους βραχίονες, τυχόν χαλάρωση, σοβαρή διάβρωση ή θραύση επιφέρει Σοβαρή έλλειψη, η οποία αναβαθμίζεται σε Επικίνδυνη όταν επηρεάζεται έντονα η ευστάθεια του οχήματος.

Παράλληλα, οποιαδήποτε μη ασφαλής τροποποίηση της ανάρτησης ή ανεπαρκής απόσταση από άλλα εξαρτήματα καταλογίζεται ως Σοβαρή ή Επικίνδυνη έλλειψη, ανάλογα με τη σοβαρότητα του ευρήματος.

Τέλος, στην αερανάρτηση, όταν το σύστημα βρίσκεται εκτός λειτουργίας, η κατάσταση αξιολογείται άμεσα ως Επικίνδυνη έλλειψη.

Προληπτικός Έλεγχος Ανάρτησης Πριν το ΚΤΕΟ

Για να αποφύγεις τυχόν σοβαρές ή επικίνδυνες ελλείψεις στον τεχνικό έλεγχο, πραγματοποίησε τους παρακάτω βασικούς ελέγχους στο σύστημα ανάρτησης του οχήματος:

• Διαρροές Αμορτισέρ: Έλεγξε οπτικά το σώμα κάθε αμορτισέρ για εμφανή ίχνη λαδιού ή συγκέντρωση σκόνης πάνω σε υγρά σημεία. Η ύπαρξη σοβαρής διαρροής αποτελεί αιτία απόρριψης.





• Συμπεριφορά Απόσβεσης: Πρόσεξε αν το αμάξωμα συνεχίζει να αναπηδά («πλέει») πάνω από μία φορά μετά από λακκούβες ή σαμαράκια. Αυτό υποδηλώνει εξασθενημένα αμορτισέρ, τα οποία θα αποτύχουν στη δοκιμή του αμορτισερόμετρου.

• Θόρυβοι & Τζόγοι: Άκου για μεταλλικά χτυπήματα («κλόγκ») σε χαμηλή ταχύτητα ή κατά την κίνηση σε ανώμαλο δρόμο. Υποδηλώνουν φθαρμένα σινεμπλόκ, μπαλάκια ή ακρόμπαρα στα ψαλίδια.

• Στάση & Ύψος Αμαξώματος: Βεβαιώσου ότι το όχημα βρίσκεται σε οριζόντια θέση. Αν "κάθεται" χαμηλότερα από τη μία πλευρά, ενδέχεται να υπάρχει σπασμένο ή καθισμένο ελατήριο.

• Έλεγχος Αερανάρτησης: Εφόσον το όχημα διαθέτει αερανάρτηση, επιβεβαίωσε ότι αυξομειώνει το ύψος ομαλά, διατηρεί τη θέση της χωρίς διαρροές αέρα και δεν εμφανίζει προειδοποιητικές λυχνίες στο ταμπλό.

• Μετατροπές & Χαμήλωμα: Αν έχουν τοποθετηθεί ρυθμιζόμενες αναρτήσεις (coilovers) ή ελατήρια χαμηλώματος, βεβαιώσου ότι οι τροχοί δεν στρίβουν βρίσκοντας στους θόλους και ότι διατηρείται η απαιτούμενη ελεύθερη απόσταση από τα σωληνάκια φρένων και το πλαίσιο.

Θεσμικό Πλαίσιο & Νομοθεσία για τις Αναρτήσεις στο ΚΤΕΟ

Το νομικό πλαίσιο που ορίζει τις προδιαγραφές και τη διαδικασία ελέγχου του συστήματος ανάρτησης διαμορφώνεται από τις εξής διατάξεις:

• Υ.Α. 340141/2022 (ΦΕΚ 5759/Β/10.11.2022): Αντικατέστησε τα Παραρτήματα Ι και ΙΙ της Υ.Α. οικ. 19111/192/2019. Αποτελεί τη βασική αναφορά για τη σελίδα «Αναρτήσεις & Αμορτισέρ» στο eKTEO, εστιάζοντας στο Παράρτημα Ι (Ενότητα 5.3 «Σύστημα ανάρτησης» - Σημεία 5.3.1 έως 5.3.5), το οποίο καλύπτει τα ελατήρια, τους σταθεροποιητές, τα αμορτισέρ, τα ψαλίδια, τους συνδέσμους και την αερανάρτηση.

• Υ.Α. οικ. 19111/192/2019 (ΦΕΚ 1003/Β/26.03.2019): Καθορίζει τον τρόπο, τη διαδικασία και την πιστοποίηση διενέργειας του περιοδικού, έκτακτου και εκούσιου τεχνικού ελέγχου στα Δημόσια και Ιδιωτικά ΚΤΕΟ.

• Κ.Υ.Α. οικ. 49372/3352/2017 (ΦΕΚ 2726/Β/04.08.2017): Αποτελεί το βασικό ελληνικό πλαίσιο για τον περιοδικό τεχνικό έλεγχο μηχανοκίνητων οχημάτων και ρυμουλκούμενων, σε συμμόρφωση με την ευρωπαϊκή Οδηγία 2014/45/ΕΕ.

Σημαντική σημείωση: Η ακριβής διαβάθμιση ενός ευρήματος εξαρτάται από το είδος και τη σοβαρότητα της βλάβης, την κατηγορία του οχήματος και το συγκεκριμένο αποτέλεσμα του τεχνικού ελέγχου. Ο παρών οδηγός είναι ενημερωτικός και δεν αντικαθιστά την ισχύουσα νομοθεσία ή την τεχνική κρίση του ελεγκτή ΚΤΕΟ.
